一.概述
多效蒸餾水機是注射用水制備系統的關鍵設備。系列列管式多效蒸餾水機完全符合藥品生產規范GMP驗證要求。以純化水為原料水,采用工業蒸汽加熱,經過高溫高壓生產高質量的注射用水,確保穩定生產無熱原注射用水。本機生產的注射用水滿足中國藥典、美國藥典、歐洲藥典對注射用水的規范要求。設備采用三級分離工藝,保證注射用水內毒素指標不超過0.25EU/ml,具有連續去除不凝性氣體。
二.性能與特點
1.人性化3D模塊設計、制造、安裝;管道設計零死角,設備能排凈液體;結構設計緊湊,操作、維護方便快捷。
2.系統設計壓力≥0.8MPa,設備采用雙管板換熱器,外置預熱器、冷凝器和一效蒸發器均為雙管板結構,有效防止多種物料交叉污染。
3.系統應用三級分離裝置,進入設備的原料水經過降液膜蒸發、重力分離、特殊分離。
4.系統結構材質:與蒸餾水、純蒸汽接觸的容器、管道采用SUS316L,其他部件采用SUS304材質,密封用使PTFE材料。
5.換熱管采用國標無縫管,保證在加工、焊接、脹接和運行過程中設備處于完好狀態,避免工業蒸汽、原料水和冷卻水泄漏對系統產生污染。
6.系統與物料接觸列管、容器內表面電化學拋光,外表面亞光,保證生產注射用水的品質,提高設備使用壽命。
7.系統管道閥門及零部件均釆用衛生級(GMP標準)要求生產制造。焊接釆用自動管管焊接設備,確保證焊接質量(通過工業內窺鏡檢驗焊縫質量,滿足GMP標準要求)。
8.節能、節水效果顯著,本公司從設計制造及安裝采用新技術新工藝,設備換熱效果明顯,與國內同類設備相比可節能20%左右。
9.控制系統:采用(人機界面,全中文菜單)彩色液晶觸摸屏設定參數,西門子PLC可編程控制器,實現系統全自動控制,規避人員誤操作風險。液晶觸摸屏實時顯示設備工況,程序記錄運行過程相關參數,方便客戶歷史數據查詢與對比,并可實現在線監控在線報警和實時記錄。本公司根據客戶的不同控制要求,可專業設計編輯對應軟件程序滿足客戶要求。

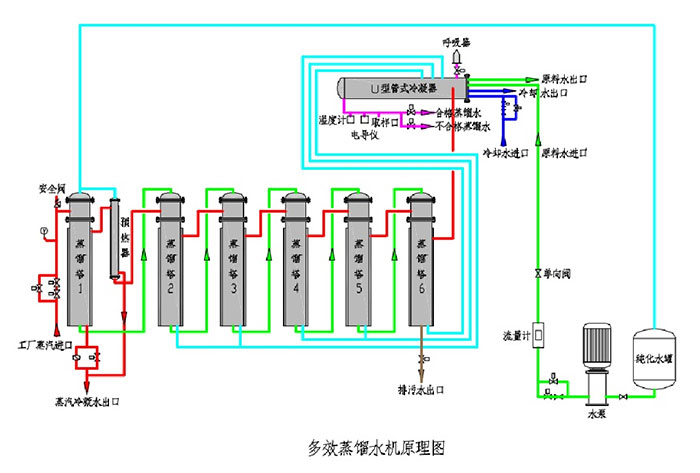

三.工藝流程圖
四.產水標準
參數 | 單位 | 標準 |
TOC總有機碳 | mg/L | <0.50 |
電導率 | (μS·cm-1,25℃) | <1.3 |
微生物限度 | cfu /100ml | <10 |
細菌內毒素限度 | EU/ml | <0.25 |
五.主要技術數據(下表參數僅供參考,準確參數以供設備為準)
型號/規格 | 鍋爐汽壓力 | 蒸餾水產量 | 蒸汽耗量 | 純化水耗量 | 耗電量 | 凈重(Kg) | 外型尺寸 |
KRH/DW300 | 0.3 | ≥300 | ≤80 | ≤325 | 0.75 | 750 | 1.61×0.64×2.14 |
KRH/DW500 | 0.3 | ≥500 | ≤150 | ≤550 | 0.75 | 900 | 1.8×1×3.1 |
KRH/DW500 | 0.3 | ≥500 | ≤115 | ≤550 | 0.75 | 1000 | 1.9×1×3.1 |
KRH/DW1000 | 0.3 | ≥1000 | ≤250 | ≤1100 | 1.1 | 2050 | 2.2×1×3.38 |
KRH/DW1000 | 0.3 | ≥1000 | ≤225 | ≤1100 | 1.1 | 2200 | 2.83×1×3.38 |
KRH/DW2000 | 0.3 | ≥2000 | ≤500 | ≤2200 | 1.5 | 2700 | 3.1×1.2×3.62 |
KRH/DW2000 | 0.3 | ≥2000 | ≤450 | ≤2100 | 1.5 | 2950 | 3.5×1.2×3.63 |
KRH/DW3000 | 0.3 | ≥3000 | ≤670 | ≤3300 | 2.2 | 4900 | 4.1×1.21×3.7 |
KRH/DW4000 | 0.3 | ≥4000 | ≤900 | ≤4400 | 3.0 | 5900 | 4.3×1.4×3.9 |
KRH/DW5000 | 0.3 | ≥5000 | ≤1130 | ≤5500 | 3.5 | 6400 | 4.5×1.5×4 |
KRH/DW6000 | 0.3 | ≥6000 | ≤1350 | ≤6900 | 5.0 | 7750 | 4.91×1.55×4 |
KRH/DW10000 | 0.3 | ≥10000 | ≤2250 | ≤11500 | 8.0 | 12120 | 6.1×1.95×4.1 |

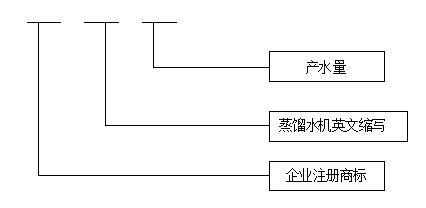

六.規格/型號命名
